電池巡檢
-
BM-24電池組監測模塊
產品概述：BM-24電池組監測模塊是BM系列電池組監測儀的簡化版本，自身不帶顯示，應用于有上位機通信的低成本系統。最多可監測24只電池，其測量性能與BM-19A相同。
- 詳細介紹
1.概述
1.1 一般說明
BM-24電池組監測模塊是BM系列電池組監測儀的簡化版本，自身不帶顯示，應用于有上位機通信的低成本系統。最多可監測24只電池，其測量性能與BM-19A相同。
1.2 特點
低功耗，體積小，導軌安裝；
ASIC電路全靜態工作, 無噪音；
精密電壓快速實時在線檢測技術,
模塊化結構, 可拆卸接插端子；
工業級工作溫度范圍；
通過8KV靜電放電試驗；
2. 特性參數
2.1 電氣參數
|
參 數 |
符號 |
測 試 條 件 |
最 小 |
典 型 |
最 大 |
單 位 |
|
工作電壓 |
Vo |
直流輸入 |
100 |
|
370 |
V |
|
交流輸入 |
72 |
|
260 |
Vrms |
||
|
電源電流 |
Io |
Vo=250VDC |
5 |
|
7 |
Ma |
|
輸入功率 |
Po |
|
1 |
1.5 |
2 |
W |
2.2單節電池測量特性
|
參 數 |
符 號 |
測 試 條 件 |
最 小 |
典 型 |
最 大 |
單 位 |
|
測量范圍 |
Vi |
相鄰端子間 |
0.00 |
|
40.95 |
V |
|
最大允許輸入 |
Vm |
同上 |
-500 |
|
+500 |
V |
|
輸入阻抗 |
Rin |
同上 |
|
400 |
|
KΩ |
|
分 辨 力 |
Vr |
|
|
10 |
|
mV |
|
測量誤差 |
|
Vi=0-40V |
|
|
±0.2 |
% |
2.3總電壓測量特性
|
參 數 |
符 號 |
測 試 條 件 |
最 小 |
典 型 |
最 大 |
單 位 |
|
測量范圍 |
Vi |
1-20端子間 |
0.0 |
|
409.5 |
V |
|
最大允許輸入 |
Vm |
同 上 |
-500 |
|
+500 |
V |
|
輸入阻抗 |
Rin |
同 上 |
|
200 |
|
KΩ |
|
分 辨 力 |
Vr |
|
|
0.1 |
|
V |
|
測量誤差 |
|
Vi=0-400V |
|
|
±0.２ |
% |
4.使用說明
4. 1端子配置圖
4. 2端子功能表
|
端子號 |
名 稱 |
功 能 |
|
1,2,....25 |
電池測量輸入 |
接電池組，最多接24節電池。1號端子接電池組中電位最高端，依次排列電位逐漸降低。測量所得的電池組總電壓取決于1號和25號端子之間的電壓。如果電位接反，所有測量所得電壓是0。 |
|
26-29 |
通信接口 |
RS485通信接口，正常情況下只使用A、B。 |
|
P1,P2 |
工作電壓輸入 |
此兩端子為系統提供工作電源，直流或交流均可。 |
|
J1,J2 |
報警接點 |
提供被測參數異常的報警輸出觸點信號。當有任意單節或總電壓異常時,J1、J2接通。報警閾值通過通信修改。 |
4.3 通信接口說明
本機使用RS485通信方式，分別標記為A-正極；B-負極。標記+5和G的端子表示485通信口的電源和地，可用于對應通信接口的供電。此電源與系統電源隔離。
本機固定使用9600BPS與其他裝置通信。本機的地址使用8位撥碼盤設定，可打開上蓋進行設定。將設定地址譯成2進制碼，對應每一位“ON”位置是1，1至8號撥碼分別對應高-低比特位，最多可設置256個地址。當設定的地址與上位機的目的站址不相同時，本機無響應。掛接主機后，請確認監測儀的通信速率和地址與上位機相同。

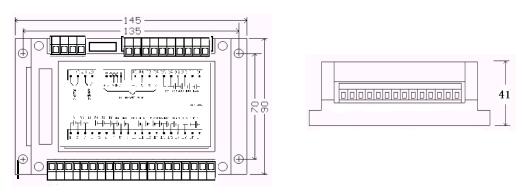

5.機械特性
外形尺寸: 長X高X深 145X90X41mm
安裝: 導軌安裝，自帶安裝卡具。
三維視圖如下:
